VFEX-R <HD-M4>

VFEX-R(HD-M4)製品画像

最新のテクノロジーにより、さまざまなソリューションを提供する 3DCG オンエア ワークステーションです。
これまでのオンエア アプリケーションを64bit化するだけで、操作性はそのままに 最新のCPUと3Dグラフィックカードによる 圧倒的な表現力でスポーツ中継に彩りを添えます。
スポーツコーダ® はもちろん、報道・バラエティーなど お客様の用途に合わせたアプリケーションと共に多彩なCG演出を実現します。

Windows10 LTSC 搭載

機能アップグレードを適用しない固定化モデルのWindows10 LTSCを採用。
ハードウェア・アプリケーションの安定した運用が可能です。

高性能CPU採用

CPU にはIntel® Xeon®プロセッサーを採用。
高速動作と高い信頼性を併せ持ち、軽快で長期間の動作を実現。

大容量SSD搭載

アクセス速度・信頼性を考慮し、500GBの産業用SSD2台(1台は動画用)を搭載しています。

出力信号

出力信号は、Video2系統、Key2系統になります。

動画再生

2ストリームの Key 付き動画再生に対応しています。

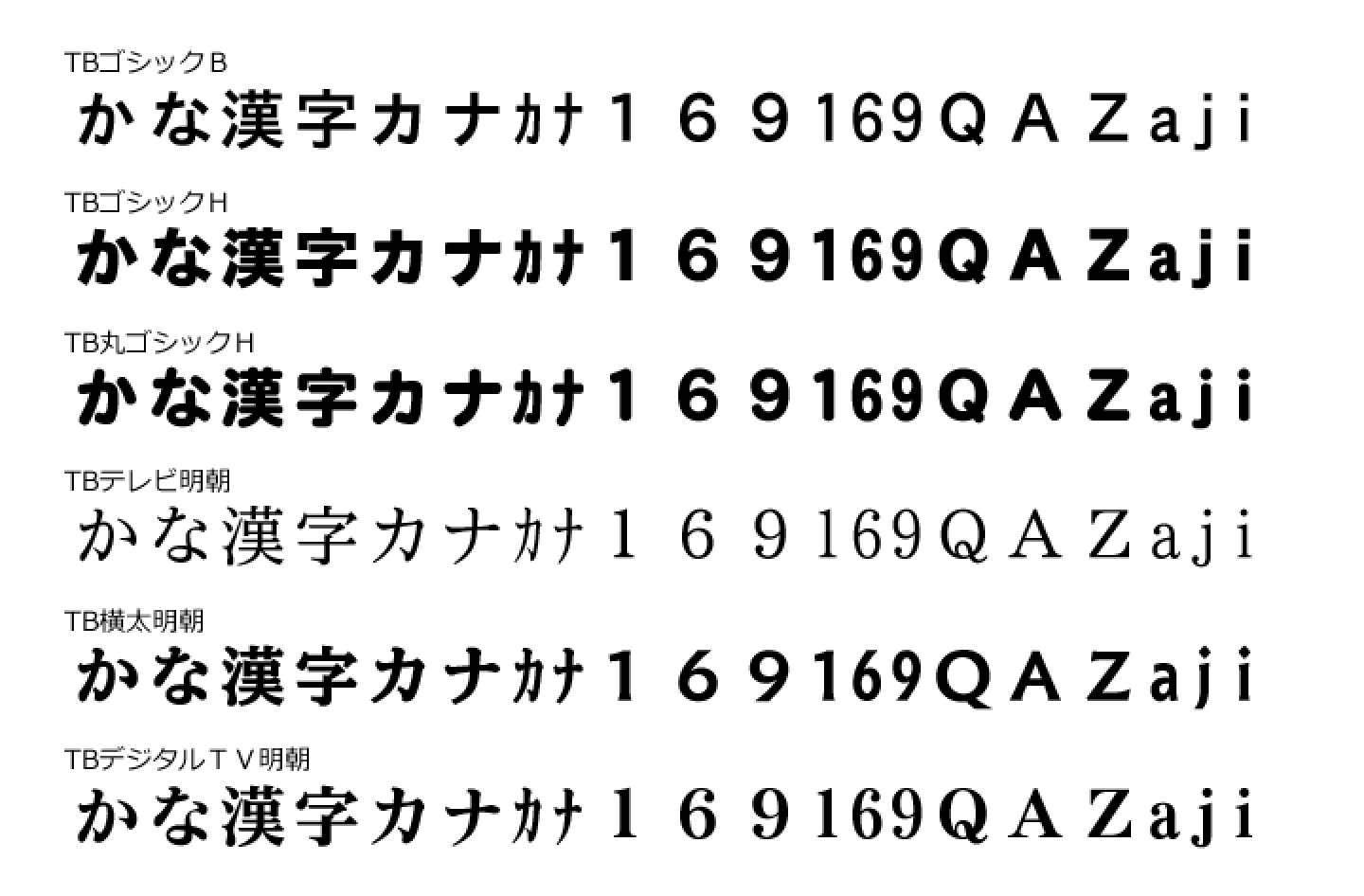

フォント搭載

放送用ライセンスを クリアした6書体のフォントを バンドルしています。

フォント

インターフェイス

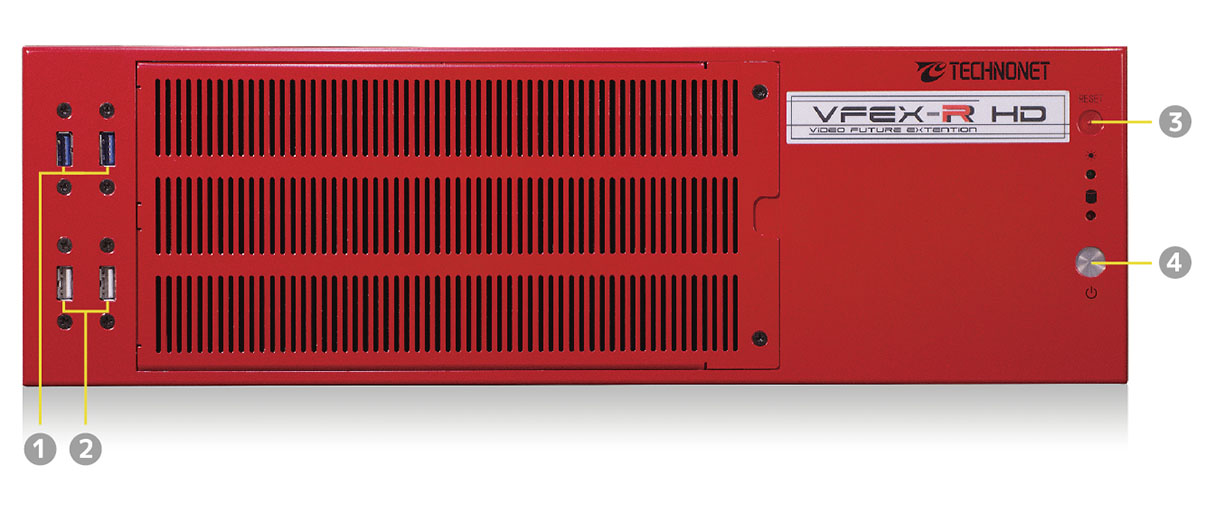

前面

前面
  • ① USB 3.0 コネクタ x 2
  • ② USB 2.0 コネクタ x 2
  • ③ リセットボタン
  • ④ 電源ボタン

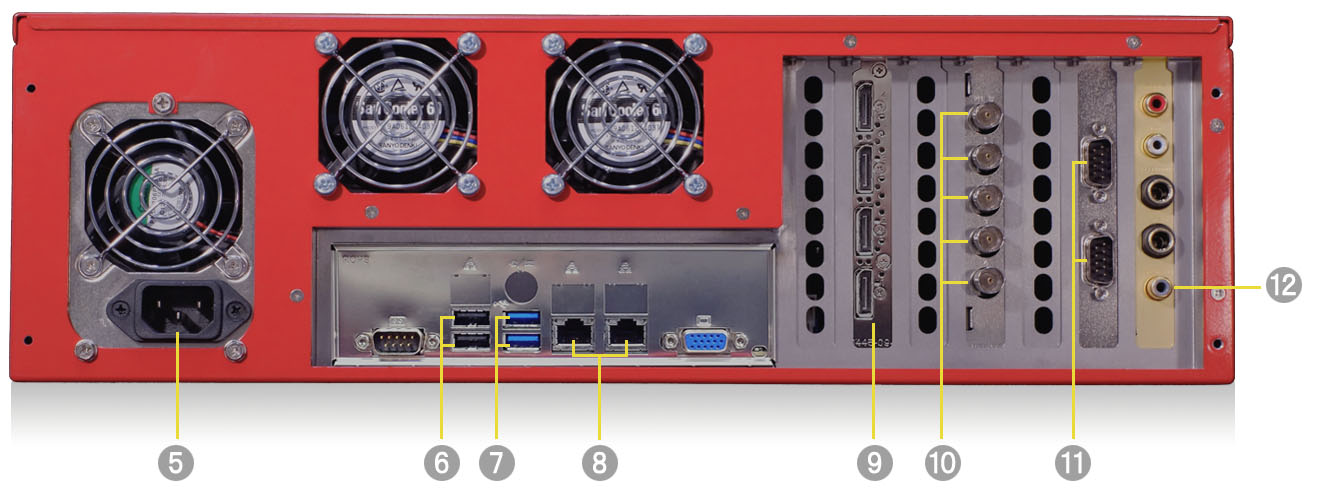

背面

背面
  • ⑤ 電源 コネクタ
  • ⑥ USB 2.0 コネクタ x 2
  • ⑦ USB 3.0 コネクタ x 2
  • ⑧ LAN コネクタ
  • ⑨ DisplayPortコネクタ
  • ⑩ HD-SDI 入出力 / リファレンス入力
  • ⑪ シリアルポートコネクタ x 2
  • ⑫ S/PDIF コネクタ

ハードウェア仕様

PC

OS Windows10 LTSC 64bit
CPU Intel® Xeon® W-2235(6コア / 3.8GHz)
Memory DDR4 32GB
SSD 500GB x 2(1台は動画用)
LAN 1000Base-T
USB USB 3.0(前面 x 2 / 背面 x 2)
USB 2.0(前面 x 2 / 背面 x 2)

* IntelおよびXeonはアメリカ合衆国および / またはその他の国におけるIntel Corporation またはその子会社の商標です。
* Windows は米国 Microsoft Corporation の米国およびその他の国における登録商標です。

入出力信号  *1

出力信号 HD-SDI Video BNC2系統
Key BNC2系統
出力フォーマット 1080i 59.94Hz
リファレンス信号 3値Sync / BB BNC1系統

*1 映像信号の入力仕様をご希望の際は別途お問い合わせください。

その他

外形寸法 130(H)× 430(W)× 480(D)mm
重 量 10kg
付属品 キーボード、マウス、電源ケーブル、 DP-DVI-D 変換コネクタ
消費電力 400W(最大)
輸送ケース 210(H)× 560(W)× 640(D)mm  10kg

* 2022年4月現在の仕様です。
* 本製品の仕様、デザインは予告なく変更することがあります。

製品保守

製品の保証

製品の保証期間は、お買い上げの日から1年間です。
正常な使用状態において製造上の問題で故障が発生した場合には、無償で修理いたします。

製造中止製品の保守

製品は予告なく製造中止、改良、販売中止を行うことがございます。
製造中止、販売中止をした製品につきましては、中止後5年間を目安に有償で保守、 修理に対応させていただきます。 但し、不測の事態により保守部品の入手ができなくなった場合、修理が行えないこともございますので、 あらかじめご了承ください。
